Операционные усилители очень широко применяются в современных схемотехнических решениях. ОУ используются в качестве усилителей, компараторов, повторителей, сумматоров и т.п. Широко распространенные ОУ 741, TL071, CA3130, CA3140 и их отечественные аналоги (544УД2, КР1409УД1 и др.) имеют корпус 8DIP с одинаковым расположением выводов.
Пин 1, 5 — Баланс
Пин 2 — Инвертирующий вход
Пин 3 — Неинвертирующий вход
Пин 4 — Минус питания
Пин 6 — Выход
Пин 7 — Плюс питания
Пин 8 — Не используется

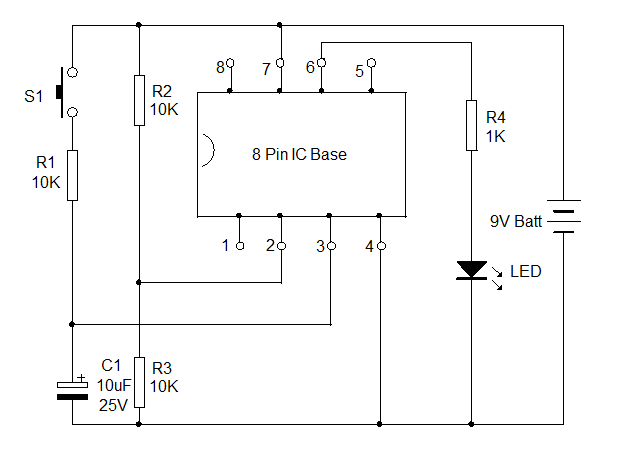

Представленная ниже схема тестера операционных усилителей отличается простотой изготовления и поможет быстро проверить работоспособность ОУ.
Испытуемый ОУ вставляется в 8-выводной сокет для DIP-корпусов. Второй вывод ОУ (инвертирующий вход) подключается к делителю напряжения R2, R3 и т.о. на входе получается половина напряжения питания, т.е. 4.5 Вольта. Третий вывод ОУ (неинвертирующий вход) подключается к плюсу питания через резистор R1 и кнопку. Шестой вывод ОУ (выход) подключается через токоограничительный резистор R4 к светодиоду LED, который индицирует исправность ОУ.
Операционный усилитель здесь включен по схема компаратора напряжения. Вставьте испытуемый ОУ в сокет, при этом соблюдайте ключ (точечка или выемка возле первого вывода). В режиме компаратора, на выходе операционного усилителя появиться положительный потенциал, при условии, что на входе 3 напряжение будет больше, чем на 2-ом входе ОУ. При исправном ОУ, на 2-ом выводе ОУ будет напряжение 4.5 Вольта, а на 3-ем выводе ОУ будет 0 Вольт. Т.о. на выходе операционного усилителя будет 0 Вольт и светодиод гореть не будет. Как лишь нажимается кнопка S1, напряжение на 3-ем выводе ОУ (неинвертирующий вход) будет выше, чем на 2-ом, следовательно на выходе появиться напряжение, от которого загорится светодиод LED. Это будет означать, что операционный усилитель работает правильно.
